尺寸
| 型号 | GTBZ20AE |
|
|---|---|---|

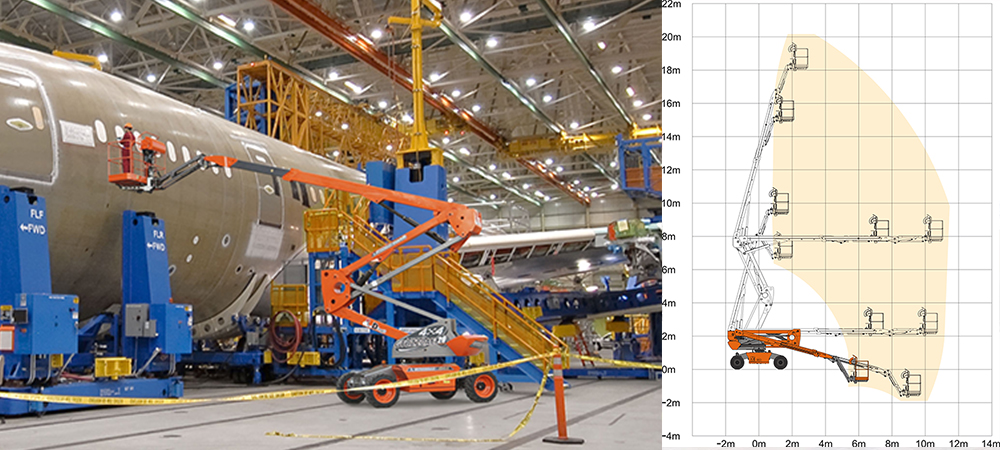

| 最大工作高度 | 20.23m | |
| 最大平台高度 | 18.23m | |
| 最大水平伸距 | 11.14m | |
| 平台高度（跨越高度） | 7.65m | |
| 整机长度(收拢状态) | 8.61m | |
| 整机长度(运输状态) | 6.71m | |
| 整机宽度(标准/运输状态) | 2.49m/2.30m | |
| 整机高度(标准/运输状态) | 2.44m/2.45m | |
| 工作平台尺寸（长*宽） | 2.20m*0.80m | |
| 最小离地间隙 | 0.34m | |
| 轴距 | 2.6m | |
动力
| 型号 | GTBZ20AE | |
|---|---|---|
| 蓄电池 | 8*6V/420AH | |
| 充电器 | 48v/35A | |
| 驱动电机 | AC 48V/3.3KW | |
| 提升电机 | 48V3.8KW | |
| 液压油箱容积 | 67L | |
性能
| 型号 | GTBZ20AE | |||
|---|---|---|---|---|
| 安全工作载荷 | 230KG | |||
| 最大工作人数 | 2 | |||
| 转台尾摆 | 0.63M | |||
| 最小转弯半径(内轮/外轮) | 3.37M/5.37M | |||
| 转台回转角度 | 360°连续 | |||
| 平台摆动角度 | ±90° | |||
| 小臂变幅角度 | +70°/-60° | |||
| 机器行驶速度（收拢状态） | 6.1km/h | |||
| 机器行驶速度（起升状态） | ≤1.1km/h | |||
| 最大爬坡能力 | 40% | |||
| 工作最大允许角度 | 5° | |||
| 轮胎 | 315/55D20 | |||
重量
| 型号 | GTBZ20AE | |
|---|---|---|
| 整机重量 | 8360kg | |
选项
| 标准配置 | |||
|---|---|---|---|
| ● 比例控制 | ● 应急泵 |
● 工作计时表 |
● 倾斜保护系统 |
| ● 转台360°连续回转 | ● 自动调平平台 | ● 发动机重启保护 |
● 发动机电热塞预热装置 |
| ● 脚踏开关 | ● 实心轮胎 |
● 4×2驱动 |
● 实心轮胎 |
| ● 欧III排放发动机 | ● 蜂鸣器 |
● 喇叭 |
● 频闪灯 |
| ● 故障诊断系统 |
|||
